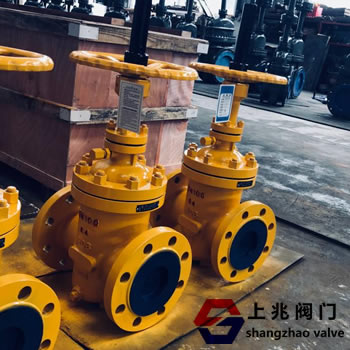

| Z43WF無導流孔平板閘閥 發布時間：20-11-07 |
Z43WF無導流孔平板閘閥產品介紹： 平板閘閥適用于Class150～900/PN1.0～16.0MPa，工作溫度-29～121℃的石油、天然氣、水、油品等管路上，用于截斷或接通管路中的介質。 Z43WF無導流孔平板閘閥應用范圍： 平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。 1. 石油、天然氣的輸送管線，選用單閘板或雙閘板的平板閘閥。如需清掃管線的，選用單閘板或雙閘板帶導流孔的明桿平板閘閥。 （Z43F/Z44H） 2. 成品油的輸送管線和儲運設備，選用無導流孔的單閘板或輕型平板閘閥。 （Z43WBF/Z43WPF）  3. 石油、天然氣的開采井口裝置，選用暗桿浮動閥座帶導流孔的單閘板或雙閘板的平板閘閥，大多為API16A標準，壓力等級為API2000、API3000、API5000、API10000、API15000、API20000。 （2 1/16”- 7 1/16” 2000-20000 PSI PR1. PR2 PSL1-PSL4 AA. BB. CC. DD. EE. FF） 4. 帶有懸浮顆粒介質的管道，選用硬密封平板閘閥或者刀型平板閘閥。 （Z43HF/PZ73H） 5. 城市煤氣輸送管線，選用直埋燃氣專用暗桿平板閘閥。 （Z47F/RQMZ67F） 6.城市自來水工程，選用單閘板軟密封明桿平板閘閥。 （Z43WBF） 結構特點： 1、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門 2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線 3、燃氣緊急切斷閥采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處容易外漏的弊病 4、平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全 5、全封閉結構，防護性能好，可適應全天候要求 1.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。 2.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。 3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。 (1) 軛架套管 – 鋁青銅軛架套管配置針形止推軸承，大程度減少操作扭矩。 (2) 閥桿 – 螺紋長度直到托架；銷釘和點焊；具有穩定性。 (3) 壓力密封 – 結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現好的閥帽密封。 (4) 閥座環 – 焊接閥座環垂直于流動通道，易于維護。 (5) 執行機構 – 這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。 (6) 軛架 – 完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。 (7) 壓蓋 – 兩件式，自調節壓蓋，避免被彈出。 (8) 整體后座 – 硬面，使用壽命長。 (9) 閥瓣 – 彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。 (10) 整體止動 – 整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。 標準規范： 設計制造標準：API 6D GB/T 19672 結構長度標準：API 6D GB/T 12221 連接法蘭標準：ASME B16.5 HG/T 20592 壓力溫度等級：ASME B16.34 GB/T 12224 試驗檢驗標準：API598 GB/T 13927 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
